该机为水平臂架、小车变幅、上回转液压顶升式起重机。最大起重量为4t；额定起重力矩为40t·m。

1、 概述

QTZ50(5008)塔式起重机是山东双丰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具，设计的起重运输机械。

该机为水平臂架、小车变幅、上回转液压顶升式起重机。最大起重量为4t；额定起重力矩为40t·m。

该机特点：

（1）最大工作幅度50米，增加了塔机的工作空间。

（2）整机外形美观大方。

（3）工作方式多，使用范围广,有基础固定、外墙附着两种工作方式，适用于各种不同的施工对象；独立起升高度30米，附着高度二倍率120米、四倍率60米。

（4）工作速度高，调速性能好，工作平稳，效率高。

起升机构采用三速电机和单速比减速器，能实现重载低速、轻载高速，最大速度可达67.14m/min。

小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能。

回转机构采用绕线电机配以行星齿轮减速器、液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。

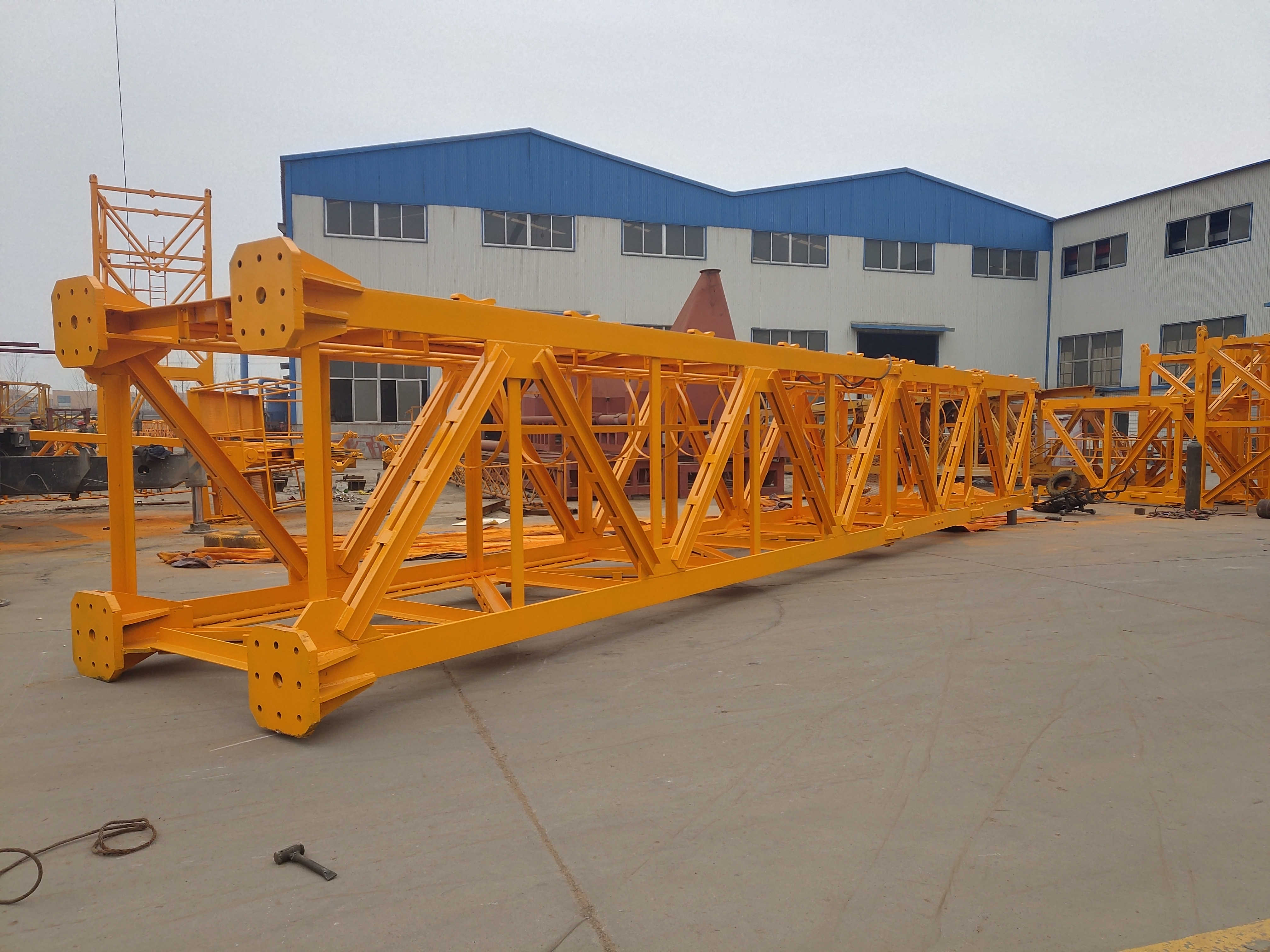

（5）吊臂采用刚性双拉杆悬挂，刚性好、自重轻、端面小、风阻小、受力均匀、外形美观。

（6）各种安全装置齐全，可保证工作安全可靠。

（7）司机室独立侧置，视野良好，给操作者创造了良好的工作环境。

（8）使用方便维修简单。

该机独立工作状态自重（不含配重、基础）24.02t，总装机容量26.7kW，广泛适用于高层饭店、居民住宅、工业建筑等中型建筑工程，是广大中小建筑企业理想的建筑施工机械。

2、 起重技术性能

2.1 技术性能参数表（表一）

表一     技术性能表

•
